工业领域里包含了各类机械重工的设计。矿业、石油开采、机械配件生产、装配车间等都需要精密的工业设计。VR的应用为工业领域带来了更多的便利,这篇文章将为大家介绍VR应用范围 : 工厂设计规划、协同设计审核、机械设备虚拟装配、生产线投产预算、多重模型融合等。最后也列举了工业领域VR应用的优势。

工厂设计规划

在工厂设计阶段,通过VR设备,设计师与其他参与项目的人员可以虚拟的在厂房中观测与审核。这可以预知工人与工程师在工厂中是否可以舒适与高效的工作。在厂房设计阶段,设计师和管理者可以在同一环境下讨论工程布局与行走路线的布局。通过工厂的设计规划,公司可以最大化的提高生产线投产后的能效。
协同设计审核

大型的工业设计项目往往需要跨部门合作,例如一个大型的汽车生产线投产,就需要建筑设计团队、工业设计工程师已经市场团队合作,这类型的大型项目往往需要多人协同设计审核,目前比较流行的VR协同设计软件是法国TechViz科技公司提供的。该公司的软件可以支持多达50人的协调设计审核。团队可以在不同的物理位置对同一个3D模型进行审核。并在审核的过程中虚拟打标签,录制视频。

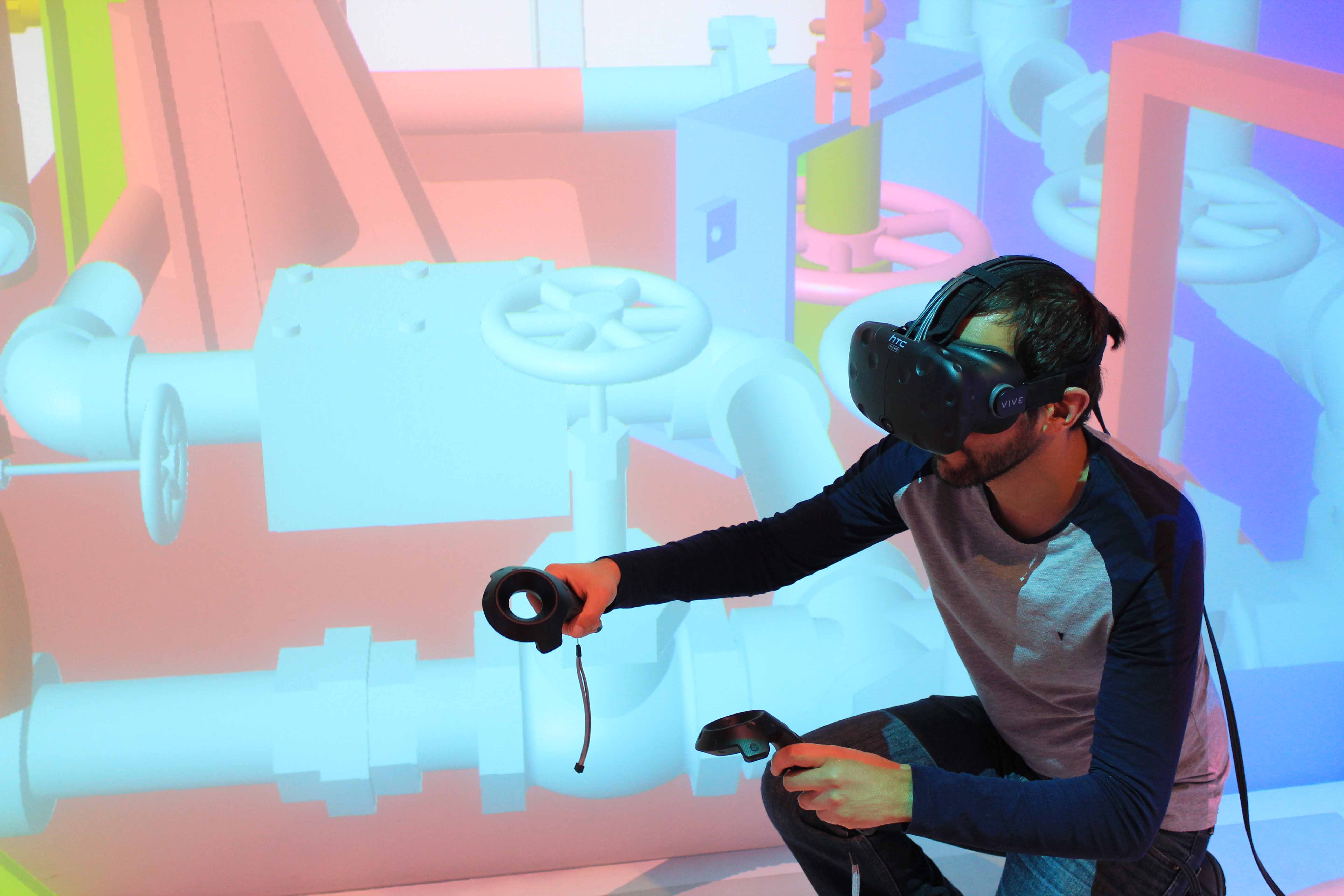

机械设备虚拟装配

在航天与航空行业、汽车行业以及其他工业设计领域,工程师会把精密的机械设备与工程组件在生产前进行虚拟装配。例如汽车发动机与其他组件的装配,钻井平台的机械配件的装配都需要在投产前进行虚拟装配测试。这类测试可以让工程师和设计者发现装配时可能出现的问题,例如装配时人体不能抵达装配区域,或者装配时组件设计缺陷等。
生产线投产预算

通过虚拟测试工业设备组装与厂房设备投产后的使用状况,企业可以精准的预算投产需要的装配费用,人员配置费用,以及投产后能产能与收益。在通过VR测试后,企业可以更精准的向投资方申请资金,并高效的提升融资成功率。 设备提供方甚至可以邀请投资方进行虚拟参观以增加投资方的信任度。

多重模型融合
利用VR软件,工业设计师可以实现两种主要的功能,一种是将3d模型融合到虚拟的使用场景中,例如在汽车设计领域,设计师可以将汽车模型融合到行驶场景中,虚拟驾驶汽车。在虚拟环境中使用3D模型样机可以最大化的模拟样机并在投产前改善使用体验。
在大型工业工程领域,投资方可以利用红外线扫描的后得到的云点空间数据来对建成的工业项目进行审核验收。在TechViz的软件帮助下,原始的CAD或者其他3D模型数据可以在虚拟环境下与云点工具数据做对比,从而得知投产后的产品是否与3D样机模型一致。这类型的验收在国际大型项目中经常被采用。

工业领域VR的优势

Joseph Black一位AGCO国际农机产品公司的高级BA商业分析师这样子评价VR在工业领域的优势 – “通过对虚拟样机的审核,我们可以有效的找出干扰因素,高效的进行验收审核,以及在生产产品原型前找出工程设计缺陷。VR可以让我们在投产前减少创建产品原型的次数。最后,我们并不希望投影墙可以帮助我们减少开支,不过它确实可以帮助我们建造最好的农机产品!”
– 通过互动与沉浸式的体验增强对模型以及样机的了解
– 更高效的管理CAD数据
– 在不同的地理位置上通过VR协同工作
– 有效的减少设计时间
– 在PLM产品生命周期管理项目中有效的加快产品迭代设计速度与流程
文章中的TechViz 软件目前可以支持 CAD、达索系统,Catia、SolidWorks、Pro-E、西门子Plant Simulation等3D应用软件。
