虚拟人体模块:模拟处于工作环境中的操作者

虚拟人体是一个可在虚拟现实中实时模拟处于工作环境中的操作者的数字人体模型。

为什么要使用虚拟人体模块?

将人为因素也考虑到专业环境中:

  • 模拟在专业环境中的操作者
  • 可进行“可达性”、干涉检查和人机工程学测试分析
  • 查看人体模型能否从座椅位置接触到控制设备
  • 查看人体模型的视野
  • 查看狭小空间(例如,潜艇中)内能否布置多位操作人员
  • 检查可达性:操作人员能否触摸到按钮或命令装置
  • 检测用户与其环境之间的干涉:妨碍用户的障碍物会发生干涉
  • 同时查看多个虚拟人体,检查它们相互之间的交互方式以及它们与虚拟环境之间的交互方式:研究有多个操作人员的工作环境。

工作原理?

虚拟人体模块可与 TechViz XL 配合使用。TechViz XL是我们公司旗下的一款虚拟现实软件,可用于直接将CatiaAutodeskNavisworksPro-ENX以及其他200多种工业领域应用软件生成的三维模型(小型或大型模型,如建筑物或飞机)实现可视化和漫游。这些3D应用软件可直接即时地显示在任何VR系统上,无需进行数据转换。

在虚拟工作环境中重现人为因素

TechViz虚拟人体模块可使用户了解操作者与其工作环境以及同一空间中其他操作者的交互方式,还能让用户对工作空间进行人机工程学研究。 现代设计具有密集型组装趋势,并倾向于优化产品空间,以便增加运输的容积和重量。 因此,评估这些设计对装配线和维护操作的影响变得至关重要。 为了满足客户在此方面日益增长的需求,TechViz开发了符合生理学规则的虚拟人体模型,用户可像操纵人偶一样进行操作。

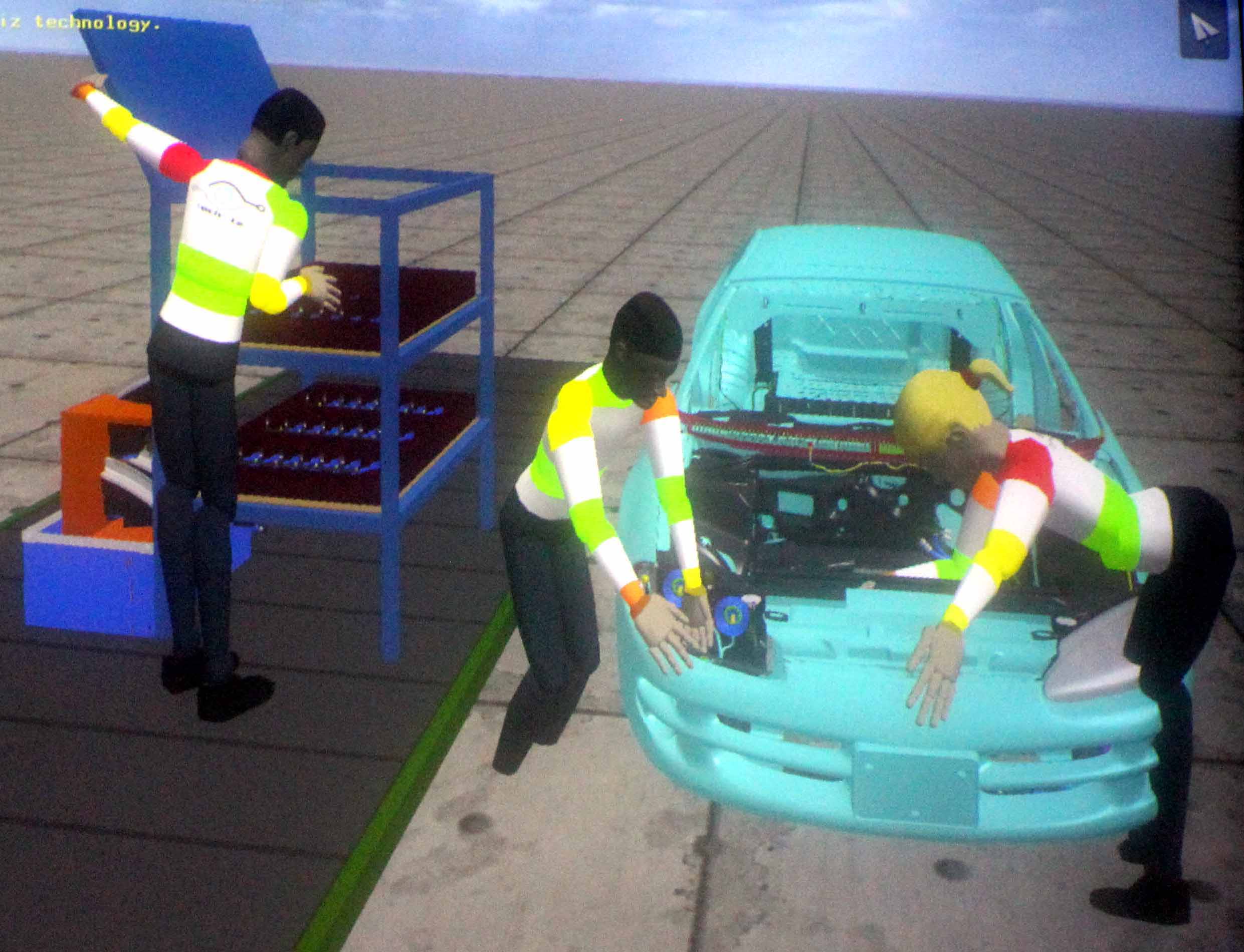

Virtual Manikin_TechViz Virtual Reality Software

主要功能

-可定义虚拟人体模型受外力后的形态。 – 针对不同地域人口的特征差异,可在虚拟场景中添加一个或无限多个人体模型。 – “快速定位”:创建人体模型后可以马上将其定位在虚拟空间中。 – 与人体模型交互:移动或操纵人体模型的肢体,以改变其姿势。可通过使用手柄实现人体模 型的移动和操纵。 -利用吸附功能可将人体模型定位在虚拟场景中的对象上,或将人体模型定位在3D模型的特定区域。 – 解锁/锁住部分关节:在工位上,用户经常会将手部固定在相同位置。 – 在不同的基础姿势(坐姿或站姿)之间快速切换,或配置任何其他姿势并保存下来。 – 基于RULA准则可对姿势实时进行人机工程学评估

应用案例

  • 汽车:仪表盘结构、驾驶员座椅人机工程学
  • 装配线:工位的舒适度、效率和安全性评估。从设计阶段即可验证人机工程学规则。 视觉可见的沟通方式使得多学科团队之间的交流变得简单轻松。
